Механический встраиваемый терморегулятор WIRT ТРЛ–02 – используется совместно с системами теплого пола для контроля уровня температуры в обогреваемом помещении.
Совместим с большинством нагревательным систем (нагревательными матами, нагревательным резистивным кабелем, инфракрасными пленочными теплыми полами, и др,).
WIRT ТРЛ–02 – надежный и простой в управлении, помогает рационально расходовать электроэнергию:
Современный минималистичный дизайн позволяет не выделяться на фоне других электронных изделий и помещается в стандартную распределительную коробку d.68 мм.
Проверенное высокое качество WIRT подтверждено Сертификатом.
Безопасность соответствует требованиям ГОСТ IEC 60730-1 для класса защиты II.
Гарантия на изделие – 2 года.
| Пределы регулирования температуры | 0…57°С |
| Напряжение питания | 187…253 В, 50±1 Гц |
| Ток, потребляемый регулятором при отключенной нагрузке, не более | 0,025 А |
| Максимальная мощность нагрузки | 3500 Вт |
| Принцип регулирования | Вкл./Выкл. |
| Выходное реле | Замыкающее |
| Диапазон регулирования для кабельных систем теплого пола | +5…+35°С |
| Понижение температуры, активирующее нагревательный элемент/гистерезис | 3°С |
| Датчик температуры | терморезистор |
| Длина соединительного кабеля датчика, EPCOS (Германия) | 2,5 м |
| Сопротивление датчика | 10 кОм при 25°С |
| Защита корпуса | IP20 |
| Класс защиты от поражения электрическим током | 2 |
| Размеры (длина х ширина х толщина) | 80x80x54 |

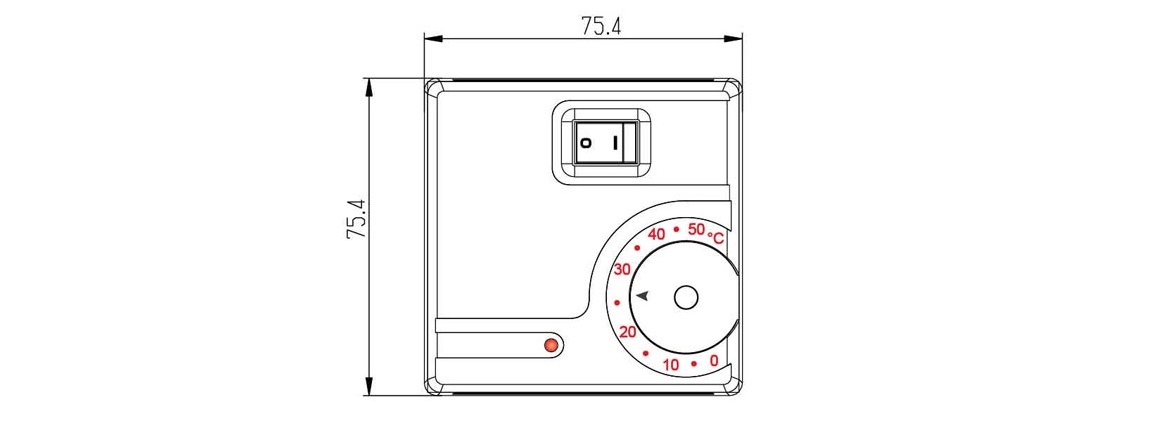

Механический накладной терморегулятор WIRT ТРЛ–00(01) – используется совместно с системами теплого пола для контроля уровня температуры в обогреваемом помещении. Приспособлен для открытого (настенного) монтажа. Совместим с большинством нагревательным систем (нагревательными матами, нагревательным резистивным кабелем, инфракрасными пленочными теплыми полами, и др,). Подходит для бань, саун и других помещений с деревянной (и иной) отделкой,где сложно (либо нельзя) осуществить встраиваемый монтаж.
ТРЛ-00 комплектуется датчиком температуры – терморезистором, помещенным в герметичный корпус и имеющим соединительный кабель, устанавливается в полу между витками нагревательного кабеля.
ТРЛ-01 не комплектуется внешним датчиком температуры, а имеет встроенный в корпус датчик температуры окружающего воздуха. У обоих регуляторов имеется светодиодная индикация наличия питания и подачи напряжения на нагревательные секции.
WIRT ТРЛ–00(01) – надежный и простой в управлении, помогает рационально расходовать электроэнергию:
Современный минималистичный дизайн позволяет не выделяться на фоне других электронных изделий и помещается в стандартную распределительную коробку d.68 мм.
Проверенное высокое качество WIRT подтверждено Сертификатом.
Безопасность соответствует требованиям ГОСТ IEC 60730-1 для класса защиты II.
Гарантия на изделие – 2 года.
| Пределы регулирования температуры | 0…57°С |
| Напряжение питания | 187…253 В, 50±1 Гц |
| Ток, потребляемый регулятором при отключенной нагрузке, не более | 0,025 А |
| Максимальная мощность нагрузки | 2000 Вт |
| Принцип регулирования | Вкл./Выкл. |
| Выходное реле | Замыкающее |
| Диапазон регулирования для кабельных систем теплого пола | +5…+35°С |
| Понижение температуры, активирующее нагревательный элемент/гистерезис | 3°С |
| Датчик температуры (только для ТРЛ-00) | терморезистор |
| Длина соединительного кабеля датчика, EPCOS (Германия) | 2,5 м |
| Сопротивление датчика | 10 кОм при 25°С |
| Защита корпуса | IP20 |
| Класс защиты от поражения электрическим током | 2 |
| Размеры (длина х ширина х толщина) | 75x75x26 |
Для наружного обогрева
Электронный терморегулятор предназначен для автоматического поддержания заданной температуры стяжки (+4 … +10 °С) в кабельных системах обогрева наружных площадей путем включения/выключения нагрузки при помощи датчика отрицательного температурного коэффициента (NTC). Устанавливается на стандартную DIN-рейку для монтажа в шкафах управления системами обогрева.
ТРЛ-510 комплектуется датчиком температуры — терморезистором, помещенным в герметичный корпус и имеющим соединительный кабель длиной 2 м, устанавливается в стяжке между витками нагревательного кабеля. Регулятор снабжен ручкой плавной регулировки температуры (под шлиц отвертки) и шкалой условных значений задаваемой температуры. Имеется светодиодная индикация наличия питания и подачи напряжения на нагревательные секции.
Электронный терморегулятор предназначен для автоматического поддержания заданной температуры в небольших кабельных системах обогрева кровель зданий и сооружений путем включения/выключения нагрузки при помощи датчика отрицательного температурного коэффициента (NTC). Устанавливается на стандартную DIN-рейку для монтажа в шкафах управления системами обогрева.
ТРЛ-515 комплектуется датчиком температуры — терморезистором, помещенным в герметичный корпус и имеющим соединительный кабель длиной 2 м, устанавливается в корпусе (пустой клеммной коробке). Регулятор снабжен ручкой плавной регулировки температуры (под шлиц отвертки) и шкалой условных значений задаваемой температуры. Имеется светодиодная индикация наличия питания и подачи напряжения на нагревательные секции.
Электронный терморегулятор предназначен для автоматического поддержания заданной температуры во внутренних помещениях, оборудованных электрическими кабельными системами обогрева путем включения/выключения нагрузки при помощи датчика отрицательного температурного коэффициента (NTC). Устанавливается на стандартную DIN-рейку для монтажа в шкафах управления системами обогрева зданий или групп помещений.
ТРЛ-535 комплектуется датчиком температуры — терморезистором, помещенным в герметичный корпус и имеющим соединительный кабель длиной 2 м, устанавливается в полу между витками нагревательного кабеля. Регулятор снабжен ручкой плавной регулировки температуры (под шлиц отвертки) и шкалой условных значений задаваемой температуры. Имеется светодиодная индикация наличия питания и подачи напряжения на нагревательные секции.
Технические характеристики терморегуляторов:
| Характеристики | ТРЛ-510 | ТРЛ-515 | ТРЛ-535 |
| Пределы регулирования температуры | -5…+ 10°С | +5… -15°С | 5…35°С |
| * нерегулируемый диапазон | - | 0…+5°С | - |
| Диапазон рабочих температур | 0…50°С | 0…50°С | 0…50°С |
| Напряжение питания | 187…253 В, 50±1 Гц | 187…253 В, 50±1 Гц | 187…253 В, 50±1 Гц |
| Ток, потребляемый регулятором при отключенной нагрузке, не более | 0,025 А | 0,025 А | 0,025 А |
| Максимальная мощность нагрузки*** | 2000 Вт | 2000 Вт | 2000 Вт |
| Принцип регулирования | Вкл./Выкл. | Вкл./Выкл. | Вкл./Выкл. |
| Выходное реле | Замыкающее | Замыкающее | Замыкающее |
| Диапазон поддержания температуры стяжки | +4 … +10°С | - | - |
| Понижение температуры, активирующее нагревательный элемент/гистерезис | 0,7°С | 1°С | 0,7°С |
| Датчик температуры | терморезистор | терморезистор | терморезистор |
| Длина соединительного кабеля датчика, EPCOS (Германия) | 2 м | 2 м | 2 м |
| Максимальное удлинение провода датчика | 50 м | 50 м | 50 м |
| Сопротивление датчика | 10 кОм при 25°С | 10 кОм при 25°С | 10 кОм при 25°С |
| Защита корпуса | IP20 | IP20 | IP20 |
| Класс защиты от поражения электрическим током | 2 | 2 | 2 |
| Цвет | белый | белый | белый |
| Размеры (длина х ширина х высота) | 86x35x60 | 86x35x60 | 86x35x60 |
*** Если мощности терморегулятора недостаточна, то подключение осуществляется через контактор, или магнитный пускатель монтируемых непосредственно на DIN-рейку (вам не понадобиться отдельно выносить точку для установки ТРЛ, всё собирается на одном выносном боксе на DIN-рейке).
